测量距离

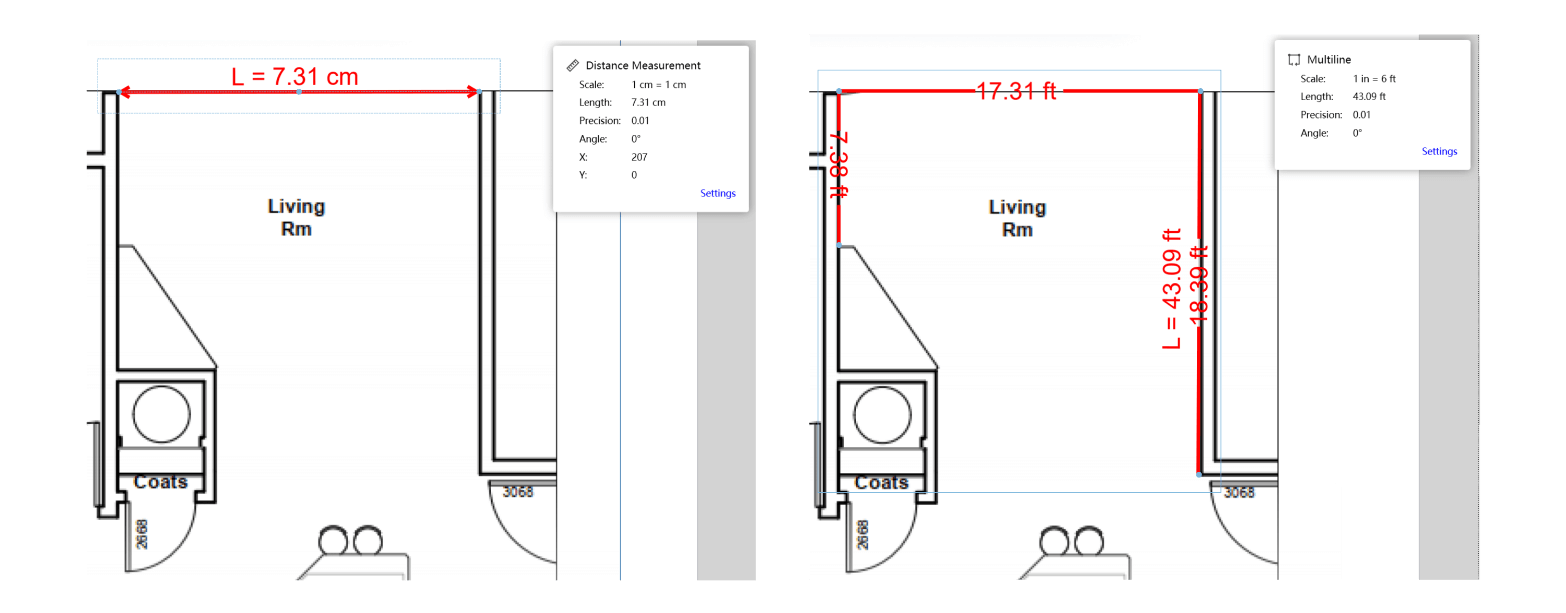

距离测量工具允许您的用户测量代表平面图中的对象（例如房屋、街道或墙壁）的两点之间的距离。选择此工具后，用户只需用指针或手指点击起点与终点，即可取得两点间的距离。

距离测量工具有两类：线段测量工具与折线测量工具。线段测量工具可以测量起始和结束两点间的距离，折线测量工具会测量折线绘制过程中所有相邻两点间的距离，并计算总长度。

以线段测量工具为例，配置测量属性后，可通过以下步骤设置 CPDFViewerTool 创建距离测量工具模式：

将工具类型设置为注释创建模式。
创建一个 LineMeasureParam 对象（如果创建的是折线工具，则使用 PolyLineMeasureParam 对象），该对象可用于设置距离测量工具的属性。

以下是创建距离测量工具的示例代码：

// 初始化 CPDFViewerTool。
CPDFDocument doc = CPDFDocument.InitWithFilePath("filePath");
CPDFViewerTool tool = new CPDFViewerTool();
tool.GetCPDFViewer().InitDoc(doc);
CPDFToolManager toolManager = new CPDFToolManager(tool);

// 将鼠标模式设置为注释创建模式。
toolManager.SetToolType(ToolType.CreateAnnot);
toolManager.SetCreateAnnotType(C_ANNOTATION_TYPE.C_ANNOTATION_LINE);

// 创建 LineMeasureParam 对象，为距离测量工具设置属性。
LineMeasureParam lineMeasureParam = new LineMeasureParam();
lineMeasureParam.CurrentType = C_ANNOTATION_TYPE.C_ANNOTATION_LINE;
lineMeasureParam.LineColor = new byte[] { 255, 0, 0, };
lineMeasureParam.LineWidth = 2;
lineMeasureParam.Transparency = 255;
lineMeasureParam.FontColor = new byte[] { 255, 0, 0, };
lineMeasureParam.FontName = "Arial";
lineMeasureParam.FontSize = 14;
lineMeasureParam.HeadLineType = C_LINE_TYPE.LINETYPE_ARROW;
lineMeasureParam.TailLineType = C_LINE_TYPE.LINETYPE_ARROW;
lineMeasureParam.measureInfo = new CPDFMeasureInfo
{
    Unit = CPDFMeasure.CPDF_CM,
    Precision = CPDFMeasure.PRECISION_VALUE_TWO,
    RulerBase = 1,
    RulerBaseUnit = CPDFMeasure.CPDF_CM,
    RulerTranslate = 1,
    RulerTranslateUnit = CPDFMeasure.CPDF_CM,
    CaptionType = CPDFCaptionType.CPDF_CAPTION_LENGTH,
};
tool.GetDefaultSettingParam().SetAnnotParam(lineMeasureParam);
