测量距离

距离测量注释允许您的用户测量代表平面图中的对象（例如房屋、街道或墙壁）的两点之间的距离。选择此注释后，用户只需传入起点与终点，即可取得两点间的距离。

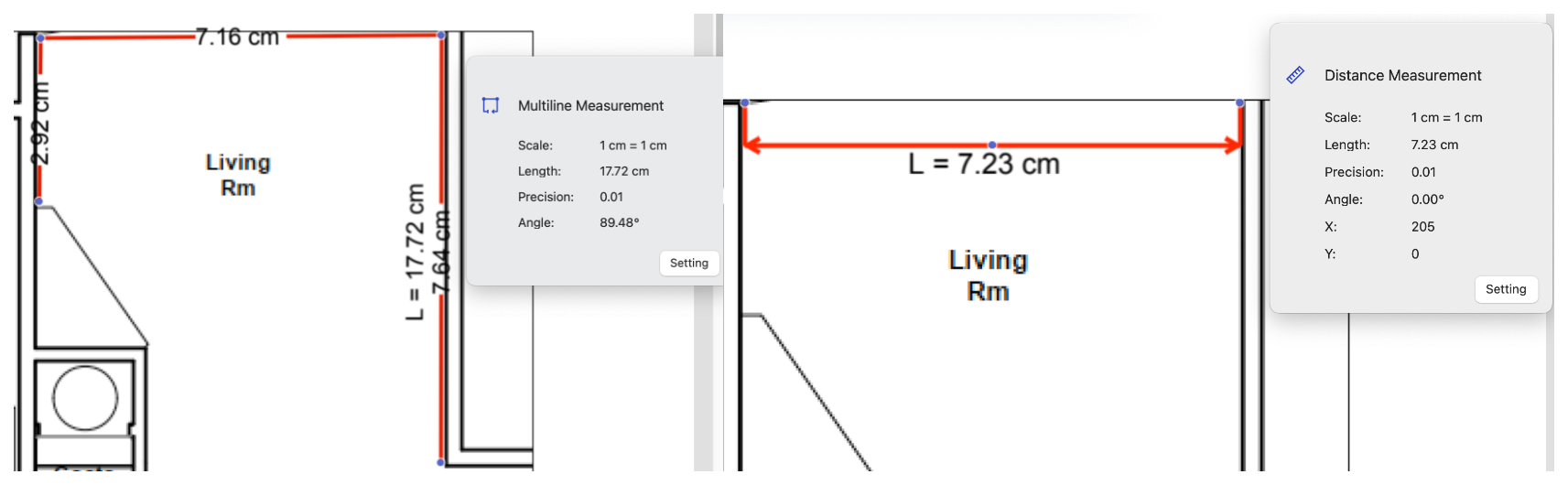

距离测量有两类：线段测量注释与折线测量注释。线段测量注释可以测量起始和结束两点间的距离，折线测量注释会测量折线绘制过程中所有相邻两点间的距离，并计算总长度。

2-13-1

以下是创建折线距离测量注释的示例代码：

swiftobjective-c

swift

// 获取需要创建便签的页面对象
if let page = document?.page(at: 0) {

  // 创建线段注释
  var anotation = CPDFPolylineAnnotation(document: document)

  // 设置折线的的顶点
  var pointsArray: [NSValue] = []
  let point1 = CGPoint(x: 100, y: 100)
  pointsArray.append(NSValue(cgPoint: point1))
  let point2 = CGPoint(x: 100, y: 200)
  pointsArray.append(NSValue(cgPoint: point2))
  let point3 = CGPoint(x: 200, y: 200)
  pointsArray.append(NSValue(cgPoint: point3))
  anotation?.setSavePoints(pointsArray)

  // 设置测量属性
  var measureInfo = CPDFPerimeterMeasureInfo()
  //设置MeasureInfo:相关信息需要在将其加在页面后才会有效
  anotation.measureInfo = measureInfo;

   // 更新注释外观使其显示在文档上
  page.addAnnotation(anotation!)
}

objective-c

// 获取需要创建便签的页面对象
CPDFPage *page = [document pageAtIndex:0];

// 创建折线注释
CPDFPolylineAnnotation *anotation = [[CPDFPolylineAnnotation alloc] initWithDocument:document];

// 设置折线的的顶点
NSMutableArray<NSValue *> *pointsArray = [NSMutableArray array];
CGPoint point1 = CGPointMake(100, 100);
[pointsArray addObject:[NSValue valueWithCGPoint:point1]];
CGPoint point2 = CGPointMake(100, 200);
[pointsArray addObject:[NSValue valueWithCGPoint:point2]];
CGPoint point3 = CGPointMake(200, 200);
[pointsArray addObject:[NSValue valueWithCGPoint:point3]];
[anotation setSavePoints:savePoints];

// 设置测量属性
CPDFPerimeterMeasureInfo *measureInfo = [[CPDFPerimeterMeasureInfo alloc] init];
//设置MeasureInfo:相关信息需要在将其加在页面后才会有效
[anotation setMeasureInfo:measureInfo];

// 更新注释外观使其显示在文档上
[page addAnnotation:anotation];
